Stahlbetonanalyse 21
von Prof. Dr. Richard Rojek
Forschungsbericht HFV- Anlage 2: Balkenversuche -

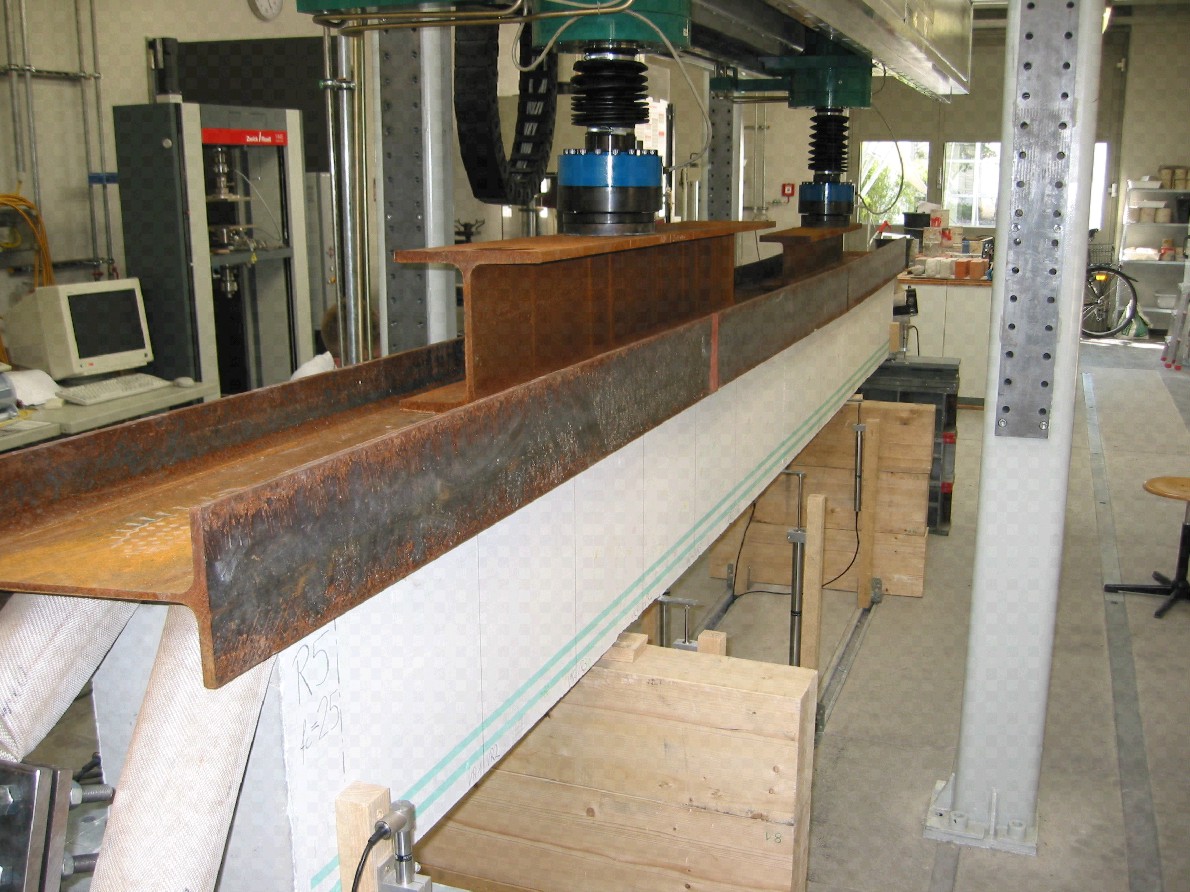

Um die theoretisch ermittelten Vorteile der Bewehrung mit hochfestem Verbund in der Anwendung als Biegezug- und Stegbewehrung von biegebeanspruchten Stahlbetonkonstruktionen zu überprüfen, wurden insgesamt 16 Balkenversuche durchgeführt. Alle Balken waren 4,75 m lang und wiesen somit eine Stützweite von 4,55 m auf.
Sechs der Versuchsbalken hatten durchgehend einen Rechteckquerschnitt von 25 * 40 cm2. Nur zwei dieser Balken erhielten im Auflagerbereich eine Stegbewehrung, so dass die übrigen vier erwartungsgemäß im Auflagerbereich versagten. Ihre Versuchsergebnisse konnten daher auch im Teil 3 der Stahlbetonanalyse 21 verwertet werden. Die beiden Rechteckbalken mit Stegbewehrung versagten entsprechend in Feldmitte auf Biegegruck.
Weitere zehn Versuchsbalken erhielten im mittleren Bereich eine Höhe von 60 cm, während in den äußeren Drittel der Rechteckquerschnitt von 25 * 40 cm2 beibehalten wurde. Der Übergang wurde voutenförmig ausgebildet. Dadurch wurde erreicht, dass die Balken nicht auf Biegung, sondern in Auflagernähe versagten. Am interessantesten waren die Ergebnisse der vier Balken, bei denen die Stegbewehrung in einer Hälfte aus HFV-Stäben und in der anderen Hälfte aus konventionellen Betonstahlbügeln bestand. Alle vier auf diese Weise bewehrten Balken versagten auf der Seite der Bügelbewehrung.
Die Anlage 2 zum Forschungsbericht HFV kann hier aufgerufen werden:
Forschungsbericht HFV Anlage 2: Balkenversuche
